Paigaldusjuhised
1 olukord:
ÜHENDAMINE: ÜHENDUS METALLKANALINGA
ÕHUKANALITE SÜSTEEM: METALLIST ÕHUKANALID (125 / 100 mm)
2 olukord:
ÜHENDAMINE: ÜHENDUSKARBI ABIL (metallist/plastist)
LAGEDE LÕPETATUSE TASE: KIPSPLAADID EI OLE VEEL KINNI KRUVITUD
ÕHUKANALITE SÜSTEEM: 75 MM PLASTIST ÕHUKANALID
3 olukord:
ÜHENDAMINE: ÜHENDUS METALLKANALINGA või ÜHENDUSKARBI ABIL
LAGEDE LÕPETATUSE TASE: KIPSPLAADID ON JUBA KINNI KRUVITUD
ÕHUKANALITE SÜSTEEM: METALLIST ÕHUKANALID (125 / 100 mm) või 75 MM PLASTIST ÕHUKANALID
Võimalikud ventilatsiooniplafooni ühendamise olukorrad ja neile vastavad paigaldusviisid:
Võimalikud ühenduse läbimõõdud: 100 mm, 125 mm ja 160 mm
Ventilatsiooni plafoonid sobivad 1- või 2-kihilisele kipslaele.
Kui palju ruumi on vaja edukaks paigaldamiseks?
Ühendamiseks metallkarbi abil on vaja vähemalt 17 cm
Ühendamiseks plastkarbi abil on vaja vähemalt 16 cm
Ühendamiseks lõõtstoru abil on vaja vähemalt 16 cm
Kasutades spetsiaalset ERGOVENT karpi, piisab, kui vaba ruumi on 14 cm
PAIGALDUSMEETODID
1 MEETOD

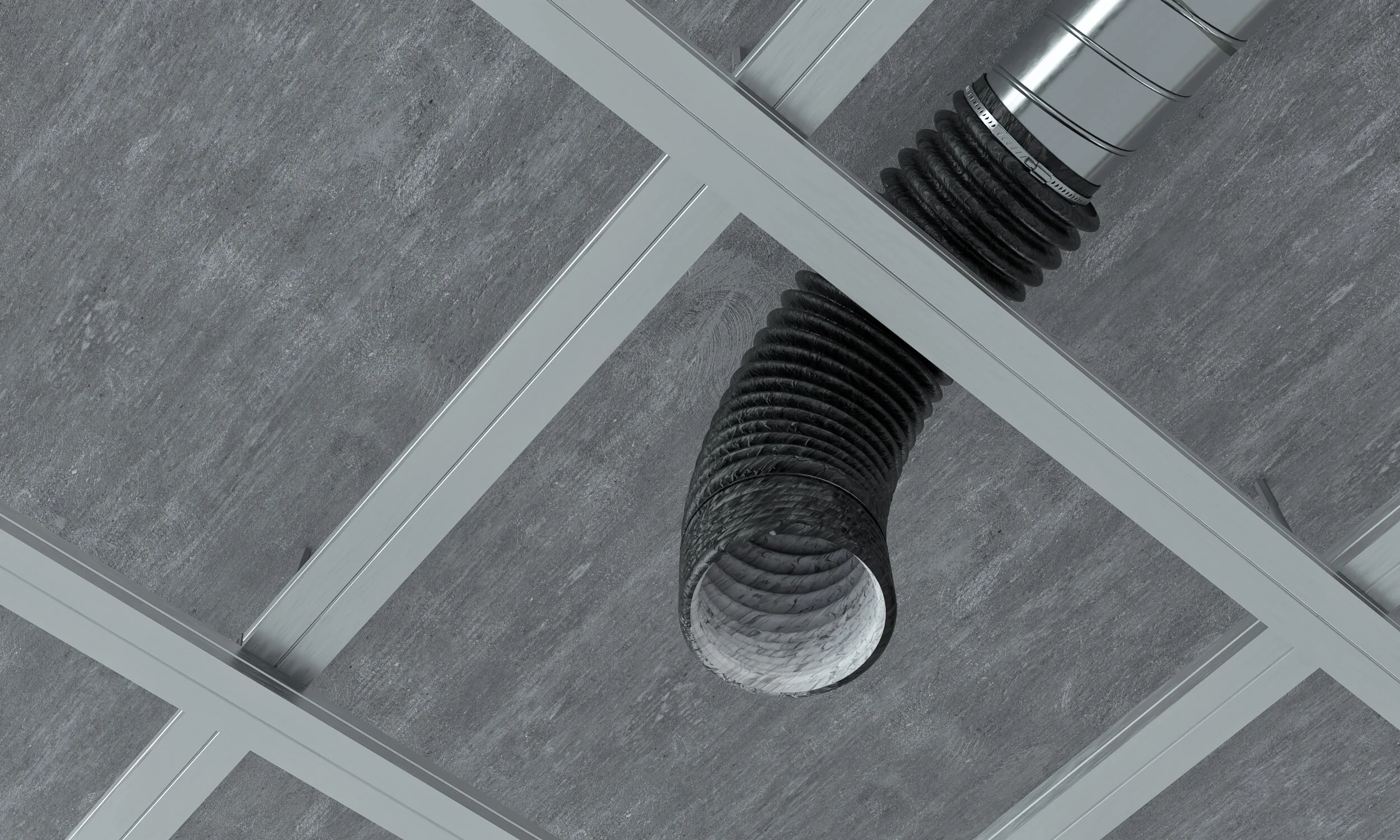

ÜHENDAMINE LÕÕTSTORU ABIL (plekist õhukanalite süsteem)
Paindlikku lõõtstoru kasutatakse ventilatsiooniplafoonide ühendamiseks siis, kui süsteemi paigaldamisel on kasutatud plekist õhukanaleid. See ühendamise meetod on kõige lihtsam.
Lakke lõigatakse auk.
Paindlik lõõtstoru kinnitatakse ventilatsiooniplafooni muhvi külge (sobib klamber või plastrihm).
Ventilatsiooniplafooni kallutatakse ja suunatakse läbi augu. Seejärel asetatakse see ettenähtud asendisse (külgmised kinnitusdetailid toetuvad kipsplaadile).
Ventilatsiooniplafoon kinnitatakse isekeermestuvate kruvidega, mis kruvitakse läbi kipsplaadi külgmiste kinnitusdetailide külge.
Paigaldatud ventilatsiooniplafoon pahteldatakse, armeeritakse klaaskangaga, krunditakse ja värvitakse sama laevärviga. Kogu tööde järjestuse jaoks vaadake üksikasjalikke paigaldusjuhiseid.
2 MEETOD
ÜHENDAMINE VENTILATSIOONIPLAFOONI KARBI ABIL, KUI KIPSPLAADID EI OLE VEEL KINNI KRUVITUD
Kui kipsplaadid on juba paigaldatud, juhinduge 3. paigaldusviisist.
Ventilatsiooniplafoon ühendatakse ühenduskarbi toru (enamasti 125 mm läbimõõduga) abil, kui ventilatsioonisüsteem suunatakse läbi 75 mm plastist õhukanalite.
Kui karp on metallist, läheb edukaks paigalduseks vaja vähemalt 7 cm ruumi korpusest kuni profiilide alumise osani (kahe kipsikihi korral 6 cm).
Kui karp on plastist, läheb edukaks paigalduseks vaja vähemalt 7 cm ruumi õhukanalitest kuni profiilide alumise osani (kahe kipsikihi korral 6 cm).
Ühendustorud tehakse lühemaks: nad peavad olema 4 cm sügavamal kui alumise profiili ülemine osa (kahe kipsikihi korral on see kaugus 3 cm).
Ventilatsiooniplafooni muhv paigaldatakse ühendustorusse. Kui on vaja, kinnitatakse see ajutiselt paigalduslindiga, et vältida selle väljakukkumist.
Kinnikruvitav kipsplaat koos õiges kohas välja lõigatud auguga (242 mm).
Ventilatsiooniplafoon kinnitatakse isekeermestuvate kruvidega, mis kruvitakse läbi kipsplaadi külgmiste kinnitusdetailide külge.

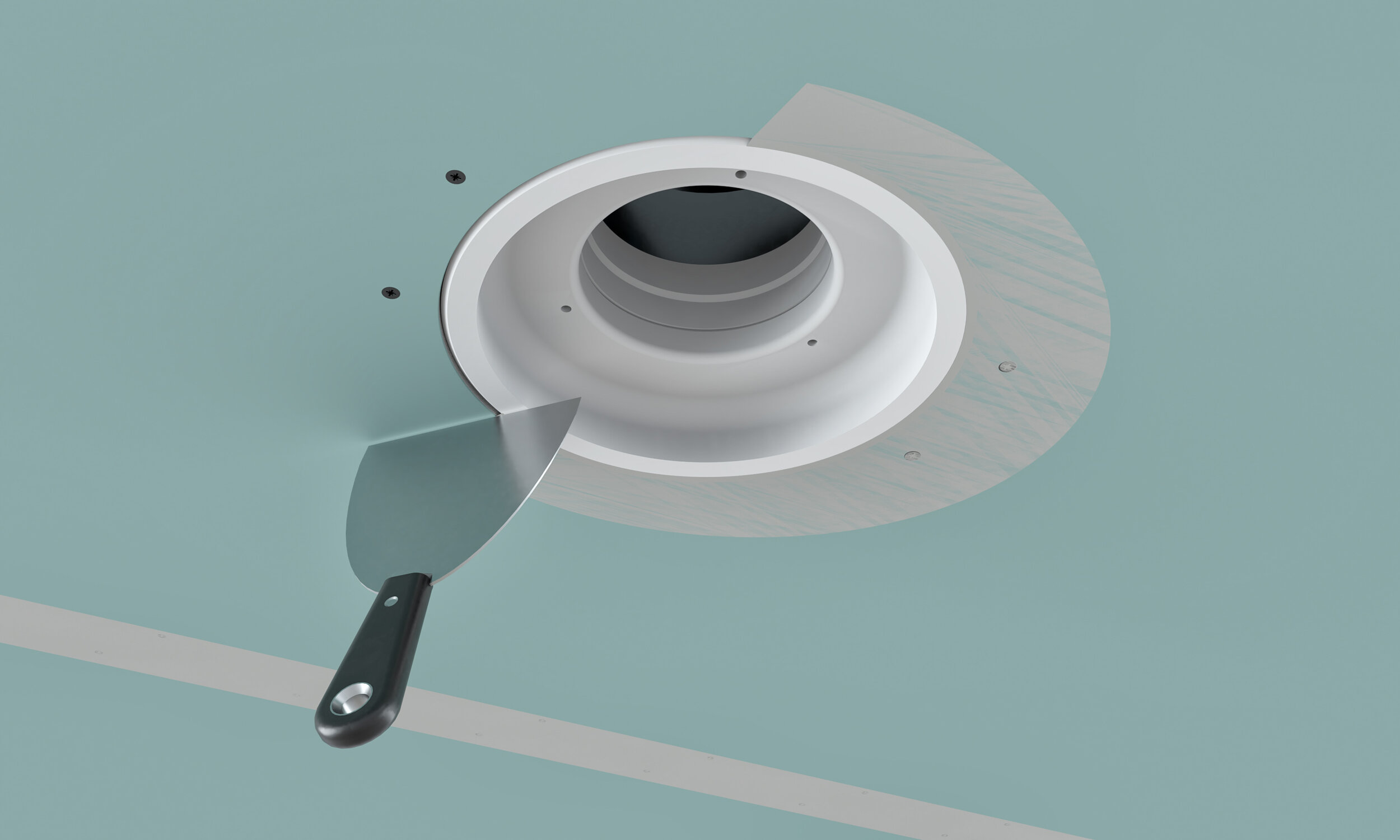

Paigaldatud ventilatsiooniplafoon pahteldatakse, armeeritakse klaaskangaga, krunditakse ja värvitakse sama laevärviga. Kogu tööde järjestuse jaoks vaadake üksikasjalikke paigaldusjuhiseid.
3 MEETOD
ÜHENDAMINE VENTILATSIOONIPLAFOONI KARBI ABIL, KUI KIPSPLAADID ON JUBA KINNITATUD
Kui ühendustorud on lõigatud kipslae pinnaga samal tasemel, kontrollige, kas ventilatsiooniplafooni paigaldamiseks on piisavalt ruumi:
Kui karp on metallist, mõõdame kaugust laest toru lõpuni. Kui see kaugus on vähemalt 8,5 cm, on ruumi paigaldamiseks piisavalt.
Kui karp on plastist, mõõdame kaugust laest kuni sügavuses näha olevate avade alumise servani. Kui see kaugus on vähemalt 8,5 cm, on ruumi paigaldamiseks piisavalt.
Toru ümber lõigatakse välja ümmargune 242 mm auk ja ristkülikukujulised augud kinnitusdetailide läbipanemiseks.
Kui kasutatakse kahte kipsikihti, lõigatakse kinnitusdetailide augud vaid alumisse kipsplaati.
Lühendatavad ühendustorud: need peavad olema 5,5 cm sügavamal kui kipslae pealispind.
Kui kasutatakse kahte kipsikihti, kinnitatakse torud samale 5,5 cm kaugusele kipslae pealispinnast.
Ventilatsiooniplafooni muhv paigaldatakse ühendustorusse. Ventilatsiooniplafoon surutakse sügavamale, kuni kinnitusdetailid tulevad läbi kipsplaadi.
Ventilatsiooniplafoon pööratakse 90º, et kinnitusdetailid toetuksid vastu kipsplaati. Kui kasutatakse kahte kipsikihti, satuvad kinnitusdetailid kahe plaadi vahele.
Ventilatsiooniplafoon kinnitatakse isekeermestuvate kruvidega, mis kruvitakse läbi kipsplaadi külgmiste kinnitusdetailide külge.

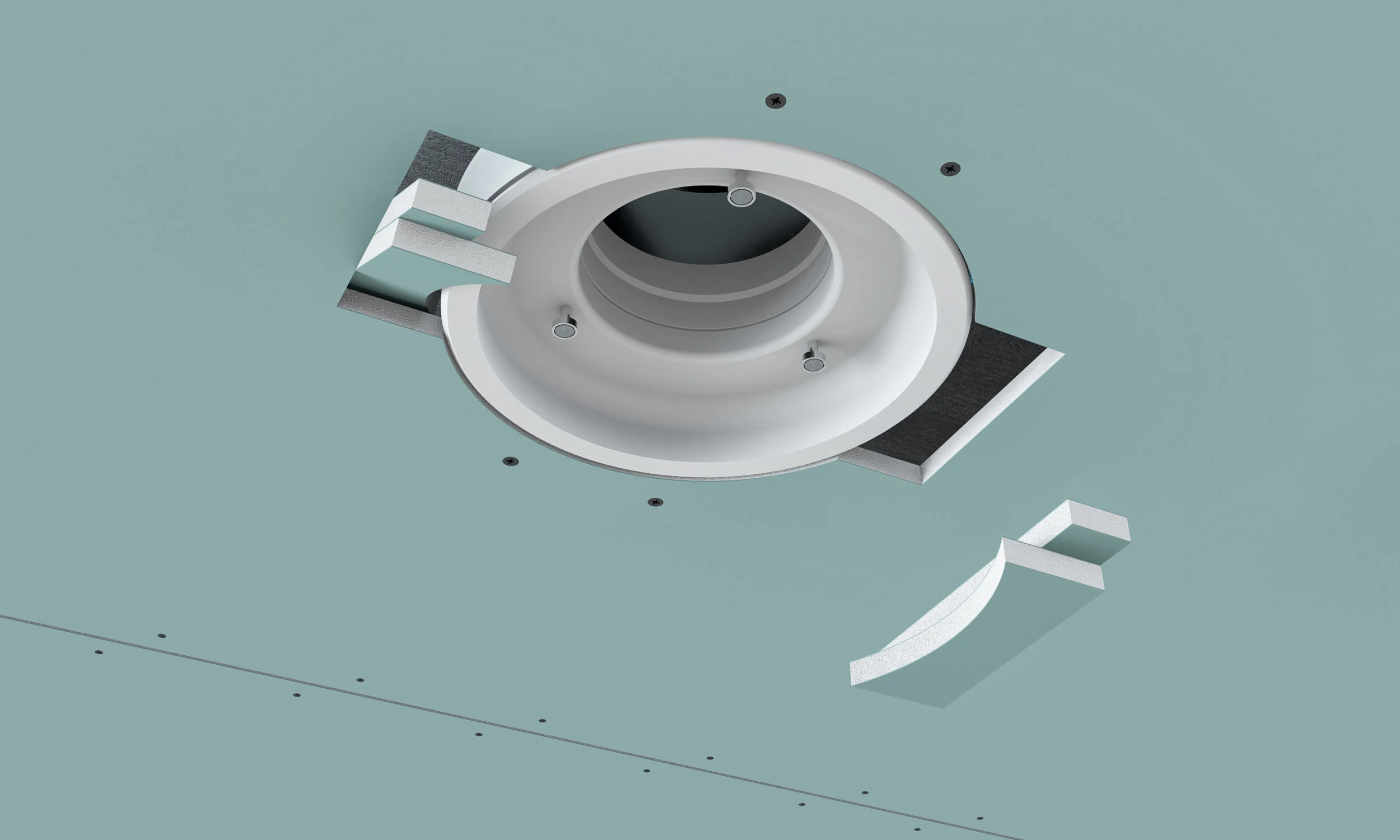

Kinnitusdetailidele väljalõigatud augud pahteldatakse kipsplaadist valmistatud detailide abil.
Kui kasutatakse kahte kipsikihti, liimitakse väljalõigatud kohtadesse kipsi tükikesed.
Ventilatsiooniplafoon on paigaldatud ja kasutusvalmis.
Paigaldatud ventilatsiooniplafoon pahteldatakse, armeeritakse klaaskangaga, krunditakse ja värvitakse sama laevärviga. Kogu tööde järjestuse jaoks vaadake üksikasjalikke paigaldusjuhiseid.
4 MEETOD
ÜHENDAMINE MADALA PROFIILIGA KARBI ABIL
Madala profiiliga ERGOVENTi ventilatsiooniplafooni ühenduskarp võimaldab ventilatsiooniplafooni paigaldada vaid 14 cm vaba ruumi sisse (mõõtes vahelaest kipslaeni).
ÕHUVOOLU REGULEERIMINE

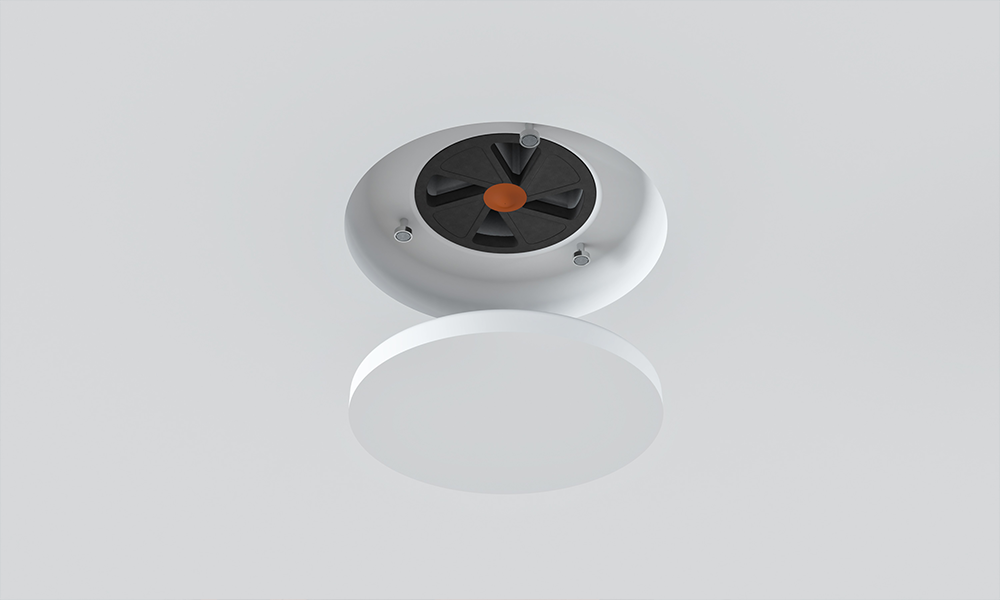

Hajuti kate peab alati olema laega samal tasemel. Iga difuusoriga on kaasas mugav ERGOVENT tasakaalustusventiil. Kui on vaja õhuvoolu täiendavalt reguleerida, soovitame kasutada neid siibri.

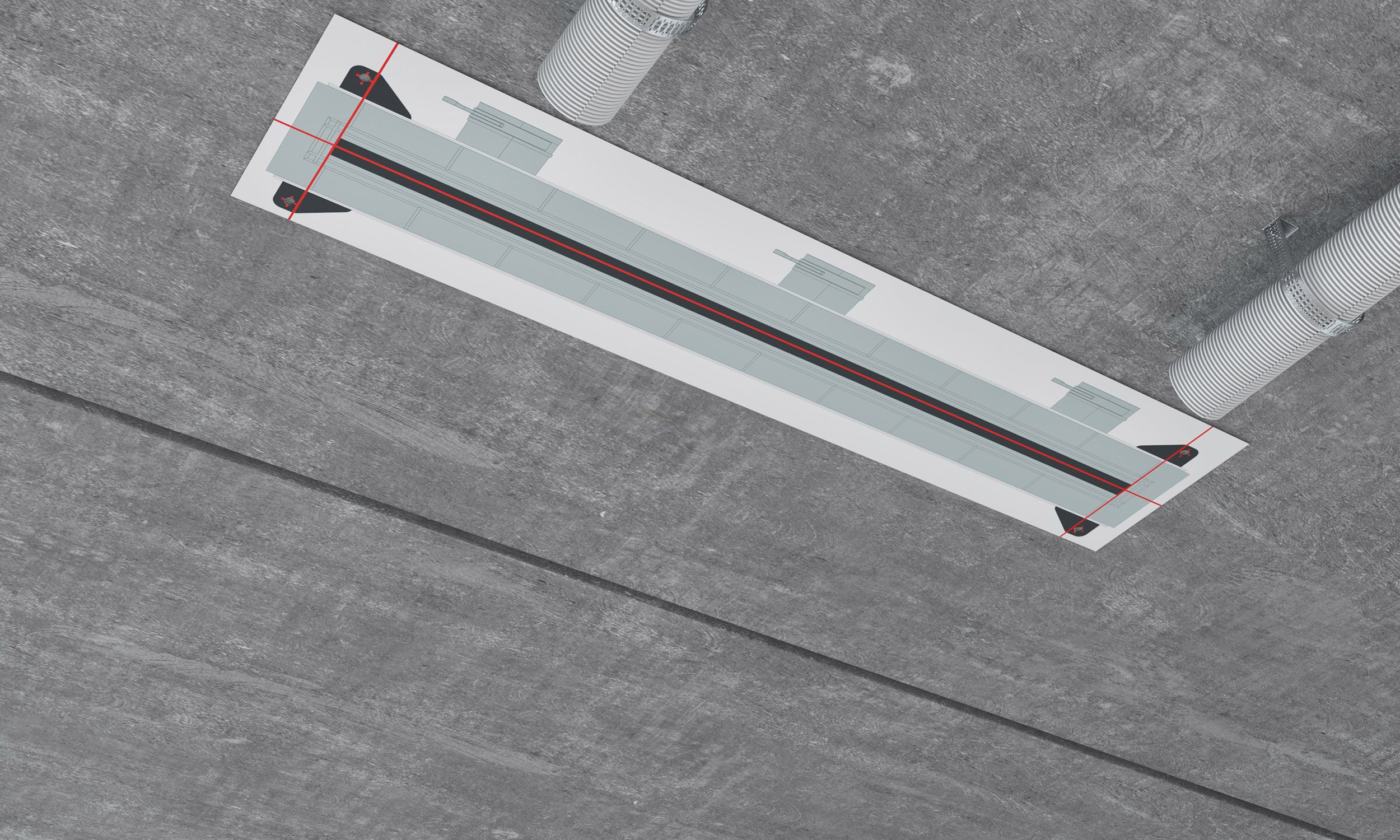

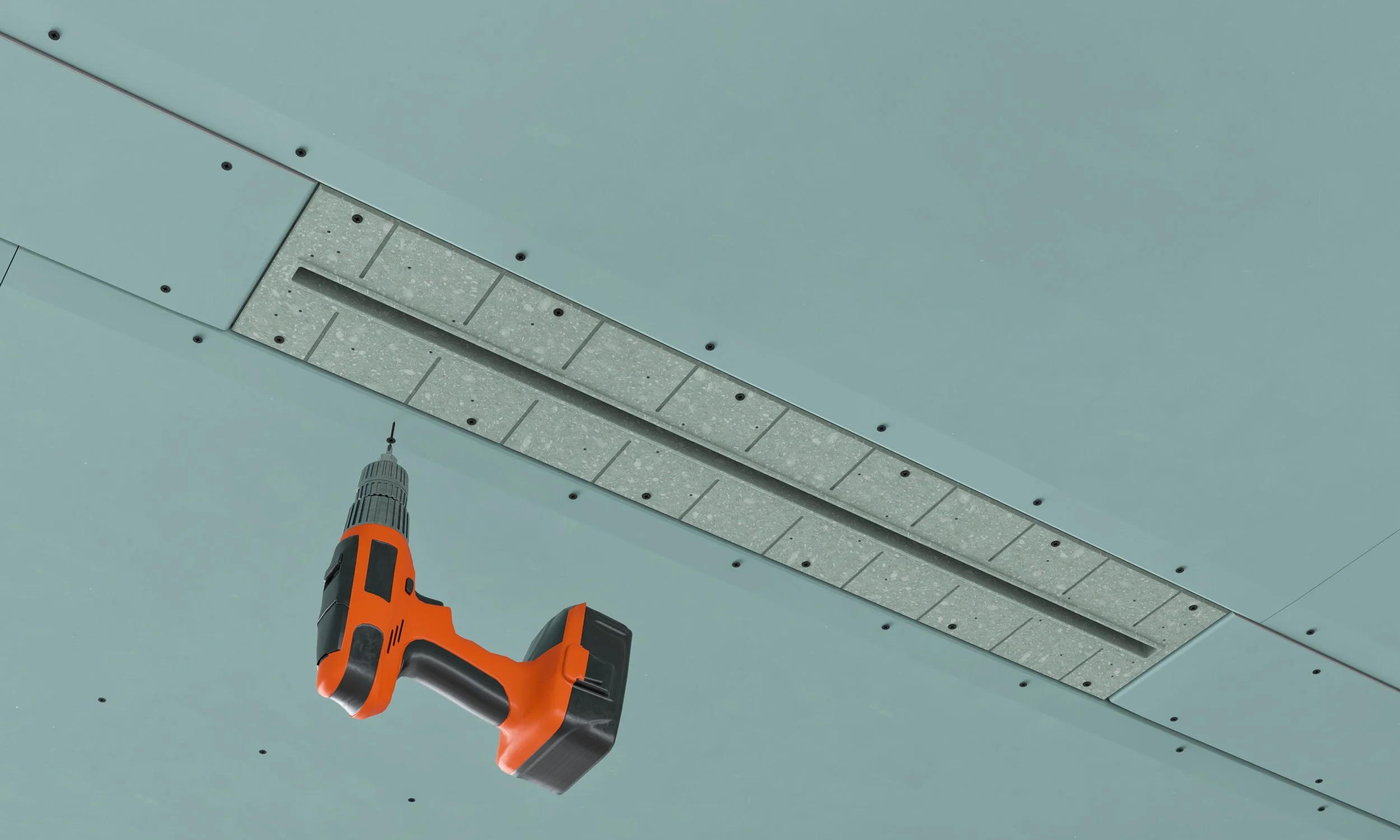

LINEO PRO LINE PAIGALDUS
ERGOVENT LINEO PRO LINE on ette nähtud mehaaniliste ventilatsioonisüsteemide jaoks. Hajutid on õhuvoolu tasakaalustava velvetiga. Aerodünaamiline õhuklapp on difuusori sees ja seda saab mugavalt juhtida väljastpoolt.
